BN-2105 型油气微量润滑装置
设备零件清单：
1.喷嘴
2.定量油分配器
3.油压表
4.气动频率发生器
5.节流阀
6 软管
7 二位二通电磁阀
8 气压表
9 气水分离器
10 气动润滑泵
11 计量件
如有异问请致电客户服务部门：
Tel：86-021-57680108
Web: www.beno88.com
首先感谢贵公司使用我们的产品。我公司生产 KS 系列微量润滑系统。本系列产品多次荣获国家火炬计划和国家创新基金立项。
一、应用范围
BN-2105 微量润滑系统是一种具有结构紧凑、操作简便、微量控制的金属加工润滑冷却系统。使用该产品可使金属加工表面提高质量，而且节省大量资源，保护了工作环境。它已广泛用于金属加工行业：金属锯切、车削、铣削、钻孔、攻丝、冲压、折边、卷板、滚齿、插齿、冲裁、冷弯等、开式齿轮润滑、轴承润滑；在全国实际推广中已经起到很好的节能效果。可为企业带来可观利润和良好的工作环境。
二、工作原理
压缩空气通过过滤减压阀后，由二位二通电磁阀来控制气源的开启，可实现与设备加工的同步进行。气动频率发生器用来控制气动油泵的工作动增压泵，通入压缩空气后，气液增压活塞将油液压力增高排至计量件，各计量件将滴灌油定量排出，经混合阀后由压缩空气带动喷至各润滑点。当频率发生器断开气源后，油泵柱塞依靠弹簧复位并完成吸油，同时各出油计量件卸压进入油液计量，等待下一工作循环。

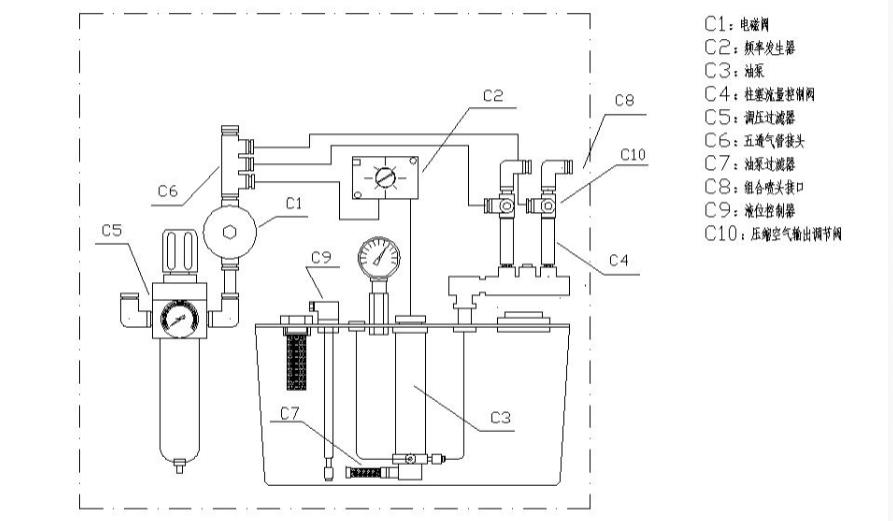

三、结构及原理图

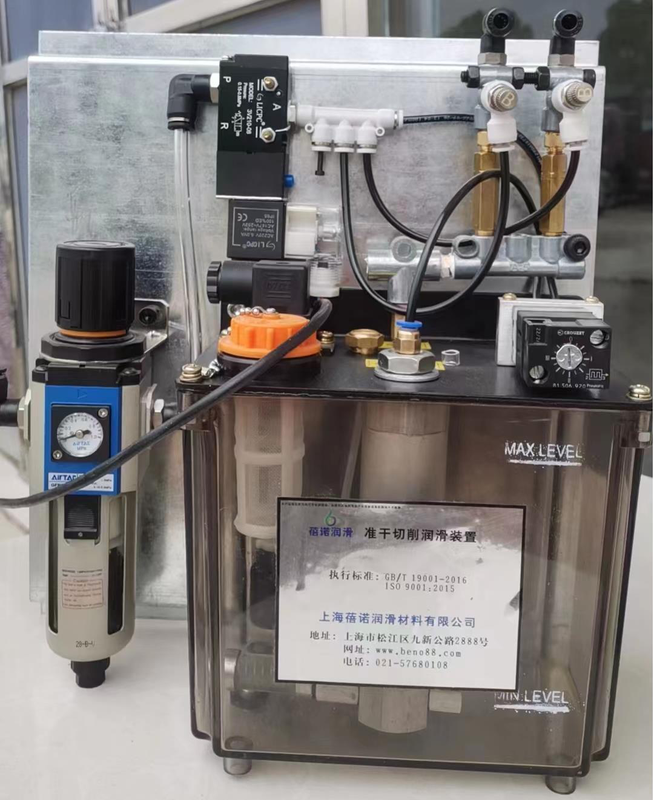

四、外型及尺寸及结构原理
箱体外形尺寸：长*宽*高 271*142*368（mm）
五、技术参数
MQL 准干切削润滑装置用油量说明表格
输入气压范围（MPa） | 0.2~0.6 |
供油频率允许范围 | 3~30 次/分 |
油箱容积 | 2.5L |
最大增压比 | 8:1 |
定量计量件排量 cc/cy | 0.05~0.1cc |
润滑剂适用范围（40℃ mm2/s） | 1～100 |
输入电压 | DC24V 或 AC220V |
低液位开关 | DC24V/2A AC220V/1A |
出油口数 | 1~4 |
频率发生器指针位置 | 工作频率（次/10 分钟） | 1 小时耗油量（毫升/小时） |
1# | 690 | 207 |
2# | 420 | 126 |
3# | 230 | 69 |
4# | 110 | 33 |
5# | 60 | 18 |
6# | 30 | 9 |
7# | 20 | 6 |
8# | 16 | 4.8 |
9# | 14 | 4.2 |
10# | 13 | 3.9 |
11# | 10 | 3 |
12# | 8 | 2.4 |
13# | 7 | 2.1 |
14# | 6 | 1.8 |
15# | 5 | 1.5 |
备注：此耗油量是在 1 个 0.05ml 计量件的基础上计算得出
六、安装调试及注意事项
1．将箱体安装在固定到位，接上进气管并将出油管连接至润滑点。
注意：从出油点至润滑点的油管长度最佳在 1.5-2 米左右，这样出油就会均匀，而且效果最好。
2．将控制线连接至电磁阀，将低液位信号输出线连接至设备控制单元。
3．打开手动球阀并将输入气压调整至允许范围内（0.3~0.7Mpa）。
4．调整气动泵的工作频率（间隔时间需在 3~30 次/分钟），并观察喷油嘴的出油量至理想状态。
5．每个喷头的喷气量可根据实际需要进行作微量调整。
注意：此过滤减压阀排水为半自动排水，每隔一段时间需进行排水操作
方法 1：关闭进气球阀排水
方法 2：拉动底部螺栓进行排水
注：MO 计量件属于易损件

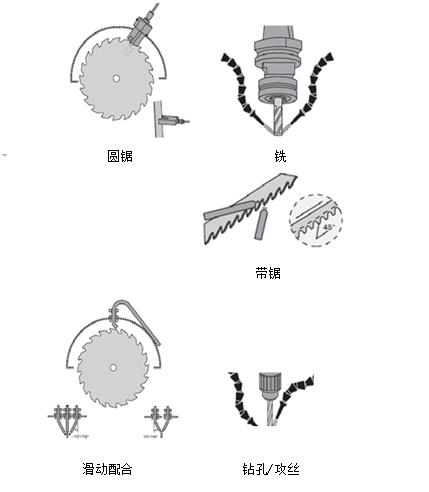

喷嘴安装：喷嘴的安装对于微量润滑油的润滑性和给油机的工作效率非常重要，喷嘴位置必须按以下方法安装：
1. 喷嘴必须在刀具切削前在刀刃上喷油，这样减少切削的摩擦
2. 多口喷嘴推荐用于多位工况，实际使用请咨询相关工程师帮助。
3.喷嘴应该最大限度地安装在离刀具适当范围内（1~2cm)
七、推荐油量使用范围
推荐油量使用范围
应 用 | 气动频率发生器工作频率 次/分钟 | 油量范围（ml） |
铣 床 | 15-30 | 0.75-1.5 |
圆 锯 | 15-60 | 0.75-3 |
带 锯 | 15-120 | 0.75-6 |
冲 孔 | 15-120 | 0.75-6 |
钻 孔 | 15-120 | 0.75-6 |
车 削 | 15-120 | 0.75-6 |
油量数据参考正常 8 小时工作制。
油量调节示意图：
频率发生器指针位置 | 工作频率（次/分钟） | 耗油量（毫升/小时） |
0 | 69 | 207 |
Ⅰ | 11 | 33 |
Ⅱ | 1.6 | 4.8 |
Ⅲ | 0.8 | 2.4 |
喷嘴安装：喷嘴的安装对于微量润滑油的润滑效果和给油机的工作效率非常重要，喷嘴位置必须按以下方法安装：
1. 喷嘴必须在刀具切削前在刀刃上喷油，这样减少切削的摩擦
2. 多口喷嘴推荐用于多位工况，实际使用请咨询相关工程师帮助。
3. 喷嘴应该最大限度地安装在离刀具适当范围内（25.4mn）
八、故障判断及排除方法
（1）气动泵不工作
a、检查气源输入处球阀是否处于开启状态
b、电磁阀是否有通电
c、输入气压是否过低
d、内部气管是否有脱落
（2）气动泵有动作但无油排出
a、检查输入气压是否过低
b、检查润滑油的粘度是否超出允许范围
c、检查油泵的动作频率是否过快
d、检查油泵密封圈是否损坏
（3）计量件堵塞，造成喷嘴不出油
a、是否使用本公司提供的微量润滑油
b、是否润滑系统长期运行中混入各种杂物垃圾，没有及时滤清或清除，遇到此种情况应该及时清洁计量件或更换计量件。
（4）频率发生器不运转或工作混乱
检查是否有赃物堵塞气源使频率发生器损坏，如频率发生器出现漏气漏油等现象，请配装油气过滤三联件来除去气源中的杂质，并更换频率发生器。
（5）气压表指针不动，检查压缩空气阀门是否开启。
（6）如电磁阀不能正常工作，此时应检查电磁阀线圈是否烧坏，如有损坏请及时更换电磁阀。
（7）如接头出现漏气，漏油或滴油现象，应及时拧紧接头螺纹或更换漏油接头。
（8）如设备正常工作，喷嘴处不出油，检查单路油路的电池阀是否损坏工作。
九、注意事项
本产品是精密设备，请按照要求使用配套相应的润滑剂否则易造成设备的损坏，详细请咨询相关的工程师。
